12V DIY Stromversorgung - Ein umfassender Leitfaden.

DIY 12V Camper Elektrik: Stromversorgung im Wohnmobil

Der Ausbau eines Campers ist ein spannendes Projekt, das vielen Menschen die Freiheit bietet, unabhängig und flexibel zu reisen. Ein selbst ausgebauter Camper vereint die Vorteile eines mobilen Zuhauses mit dem Gefühl von Abenteuer und Autarkie. Doch während das Gestalten des Innenraums und der Einbau von Betten, Schränken und Küchenzeilen oft als kreativer Prozess wahrgenommen wird, stellt die Elektrik für viele Camper-Ausbauer eine besondere Herausforderung dar.

camper elektrik,Solaranlage,12V -
camper elektrik,Solaranlage,12V -

Einführung in die Camper Elektrik

Bevor du dich für eine Lösung entscheidest, solltest du dir überlegen, wie viel Strom du wirklich brauchst. Willst du nur am Wochenende unterwegs sein oder planst du längere, unabhängige Reisen? Je nachdem, welche Geräte du betreiben möchtest, wirst du unterschiedliche Anforderungen an dein Stromsystem haben.

Heute gibt es grundsätzlich zwei Möglichkeiten, wie du die Elektrik in deinem Camper einrichten kannst: Entweder du entscheidest dich für eine All-in-One Powerstation, die alles in einem Gerät vereint, oder du baust deine Camper-Elektrik selbst (DIY). Beide Lösungen bieten Vorzüge – es hängt von deinen Bedürfnissen und deinem Budget ab, welche für dich die richtige ist.

All-in-One Powerstation: Einfach, aber teuer bei hoher Kapazität

Eine All-in-One Powerstation ist eine kompakte und einfache Lösung. Sie vereint Batterie, Wechselrichter und Ladegerät in einem Gerät. Besonders gut ist sie für Camper geeignet, die ohne großen Aufwand sofort Strom zur Verfügung haben möchten, ohne sich um die Verkabelung und Installation kümmern zu müssen. Du lädst die Powerstation entweder zu Hause, über Solarmodule oder im Auto auf und kannst direkt loslegen.

In den letzten Jahren sind auch Powerstations mit sehr hoher Kapazität auf den Markt gekommen. Diese können große Mengen Strom speichern und damit auch leistungshungrige Geräte betreiben. Damit bist du für längere Reisen oder autarke Phasen bestens gerüstet. Der Nachteil dieser Modelle ist jedoch ihr Preis – sie sind deutlich teurer als einfache Varianten und können schnell ein großes Loch ins Budget reißen. Doch der Komfort, den sie bieten, ist für viele Camper den Preis wert, da sie dir eine vollumfängliche Stromversorgung ohne viel technisches Wissen ermöglichen.

DIY Camper-Elektrik: Flexibel und individuell

Wenn du etwas handwerkliches Geschick und technisches Verständnis mitbringst, kannst du deine Camper-Elektrik auch selbst bauen. Mit einem DIY-System kannst du die Kapazität und die einzelnen Komponenten – wie Batterien, Solarpaneele, Wechselrichter und Ladegeräte – genau nach deinen Bedürfnissen auswählen und das System individuell anpassen.

Der Vorteil hierbei ist die Flexibilität. Du kannst selbst entscheiden, wie groß deine Batterien sein sollen, welche Ladequellen du nutzen möchtest und wie du dein System später erweitern kannst. Besonders wenn du spezielle Anforderungen hast oder viele Geräte gleichzeitig betreiben möchtest, kann ein selbst gebautes System die bessere Wahl sein. Allerdings erfordert es mehr Planungsaufwand, und die Installation kann etwas komplizierter sein. Wenn du dich gut vorbereitest oder eventuell professionelle Hilfe in Anspruch nimmst, hast du am Ende aber ein System, das genau zu deinen Bedürfnissen passt – und häufig auch kostengünstiger als eine große Powerstation.

Kostenvergleich der beiden Systeme



Komponente Selbstausbau (DIY Camper-Elektrik) All-in-One Powerstation
Batterie (200Ah Lithium) ca. 1.000 – 1.500 € 2500 €
Solarmodule (300W) ca. 300 – 400 € ca. 300 – 400 €
Solarladeregler ca. 100 – 200 € Integriert
Wechselrichter (2000W) ca. 300 – 400 € Integriert
Ladegerät (Landstrom) ca. 100 – 200 € Integriert
Ladebooster ca. 100 – 200 € Integriert
Verkabelung und Sicherungen ca. 100 – 200 € Nicht erforderlich
Gesamtkosten (ungefähr) ca. 2.000 – 3.000 € knapp 3.000 € für ein hochwertiges All-in-One System mit 200Ah + Solar

All in One Powerstation

Der einfach Weg zur Stromversorgung.

Der einfache Weg: Powerstation als Stromlösung im Camper

Eine Powerstation bietet eine besonders einfache und mobile Lösung für die Elektrik im Camper und ist eine großartige Option für alle, die sich nicht mit einer komplexen elektrischen Installation beschäftigen möchten. Sie kombiniert wichtige Komponenten wie Batterie, Wechselrichter, Laderegler und mehrere Anschlüsse (12V, 230V, USB) in einem einzigen, tragbaren Gerät. Damit ist die Powerstation ideal für Camper mit geringem Strombedarf und für alle, die Flexibilität schätzen. Mittlerweile gibt es auch grosse Powerstations, welche den Bedarf von grösseren Wohnmobilen abdecken können. Diese sind jedoch nach wie nicht gerade günstig.

Vor- und Nachteile einer Powerstation

Vorteile Nachteile
Einfache Installation und sofort einsatzbereit Begrenzte Reparaturmöglichkeiten bei Defekten (gesamtes Gerät muss eingeschickt werden)
Tragbar und mobil, kann auch außerhalb des Campers verwendet werden Höherer Preis pro Leistung im Vergleich zu Einzelkomponenten
Keine komplizierte Verkabelung oder technische Expertise erforderlich Eingeschränkte Anpassungsfähigkeit und Erweiterbarkeit
Alles in einem Gerät kombiniert (Batterie, Wechselrichter, Ladegerät) Bei hohem Strombedarf könnte die Kapazität schnell erschöpft sein
Wartungsarm und sicher, da Schutzmechanismen integriert sind Kann bei Ausfall der Powerstation den gesamten Stromfluss unterbrechen



Eine Powerstation eignet sich also vor allem für Gelegenheitscamper, die ihren Stromverbrauch auf das Nötigste beschränken. Wenn du jedoch eine dauerhafte, autarke Stromversorgung für längere Reisen oder mehr Komfort suchst, ist der Aufbau eines individuellen Systems der nächste Schritt.

DIY Camper Elektrik

mit Einzelkomponenten

Stromversorgung: 12V DIY Camper Elektrik mit Einzelkomponenten

Für viele, die ihren Camper oder ihr Wohnmobil ausbauen, bietet die Stromversorgung mit einzelnen Komponenten eine maßgeschneiderte Alternative zu einem Camper Elektrik Komplettset. Sie erlaubt eine Anpassung der elektrischen Anlage an den eigenen Strombedarf, Mit Komponenten wie Victron Energy-Wechselrichtern, Batterien, Solaranlagen und weiteren Bauteilen kannst du ein leistungsstarkes und flexibles System erstellen.

Flexibilität und individuelle Anpassung

Die größte Stärke eines solchen Systems liegt in der Flexibilität, die du beim DIY Ausbau hast. Du kannst die Installation der Elektrik exakt auf deinen Bedarf anpassen und genau die Geräte und Leistungen integrieren, die du benötigst. Ein solches System erlaubt es dir, die Umwandlung von 12V auf 230V mit einem Wechselrichter effizient zu realisieren, um Haushaltsgeräte auch unterwegs zu betreiben.

Planung und Sicherheit

Wenn du die Installation der Camper Elektrik planst, solltest du über grundlegende Kenntnisse in Elektrik verfügen. Der richtige Kabelquerschnitt, die Wahl der passenden Sicherungen und die richtige Dimensionierung des Systems sind entscheidend für die Sicherheit. Ein falsch installierter Stromkreis oder eine nicht ausreichende Absicherung kann zu Überhitzung oder sogar Bränden führen. Besonders wichtig ist, dass du den gesamten Ausbau sorgfältig planst und deine Elektrik Installation regelmäßig überprüfst.

Disclaimer: Fachgerechte Überprüfung notwendig

Wichtiger Hinweis: Die Planung und der Ausbau der Elektrik im Camper oder Wohnmobil sollte immer von einem Fachmann überprüft werden. Fehler bei der Elektrik Installation können gefährlich sein, und nur eine fachgerechte Überprüfung schützt dich vor Risiken.

Der Schaltplan: Die Grundlage für eine sichere Camper Elektrik

Ein Camper Elektrik Schaltplan sollte direkt zu Beginn erstellt werden, bevor du mit dem Einbau der Komponenten startest. Der Schaltplan hilft dir, die gesamte 12-Volt-Anlage zu planen, alle Verbindungen zu visualisieren und sicherzustellen, dass jede Komponente – wie Akku, Wechselrichter oder Solaranlage – richtig integriert ist. Du kannst bereits beim Planen die Kabelwege, Sicherungen und Anschlüsse berechnen, was spätere Fehler verhindert.

Ein gut durchdachter Schaltplan sorgt für eine effiziente Elektrik Installation und ist besonders nützlich, wenn du nachträglich Änderungen oder Erweiterungen am Camper vornehmen möchtest. Er kann dir auch beim Erstellen deiner Einkaufsliste helfen, indem du genau weißt, welche Bauteile du kaufen musst. Der Schaltplan bietet eine Übersicht darüber, wie die 12-Volt-Komponenten und andere Systeme in unserer Camper Elektrik optimal miteinander verbunden werden. Dieser Schritt ist unverzichtbar, um später im Ausbau sicher und effizient arbeiten zu können und Erfahrungen für zukünftige Projekte zu sammeln.

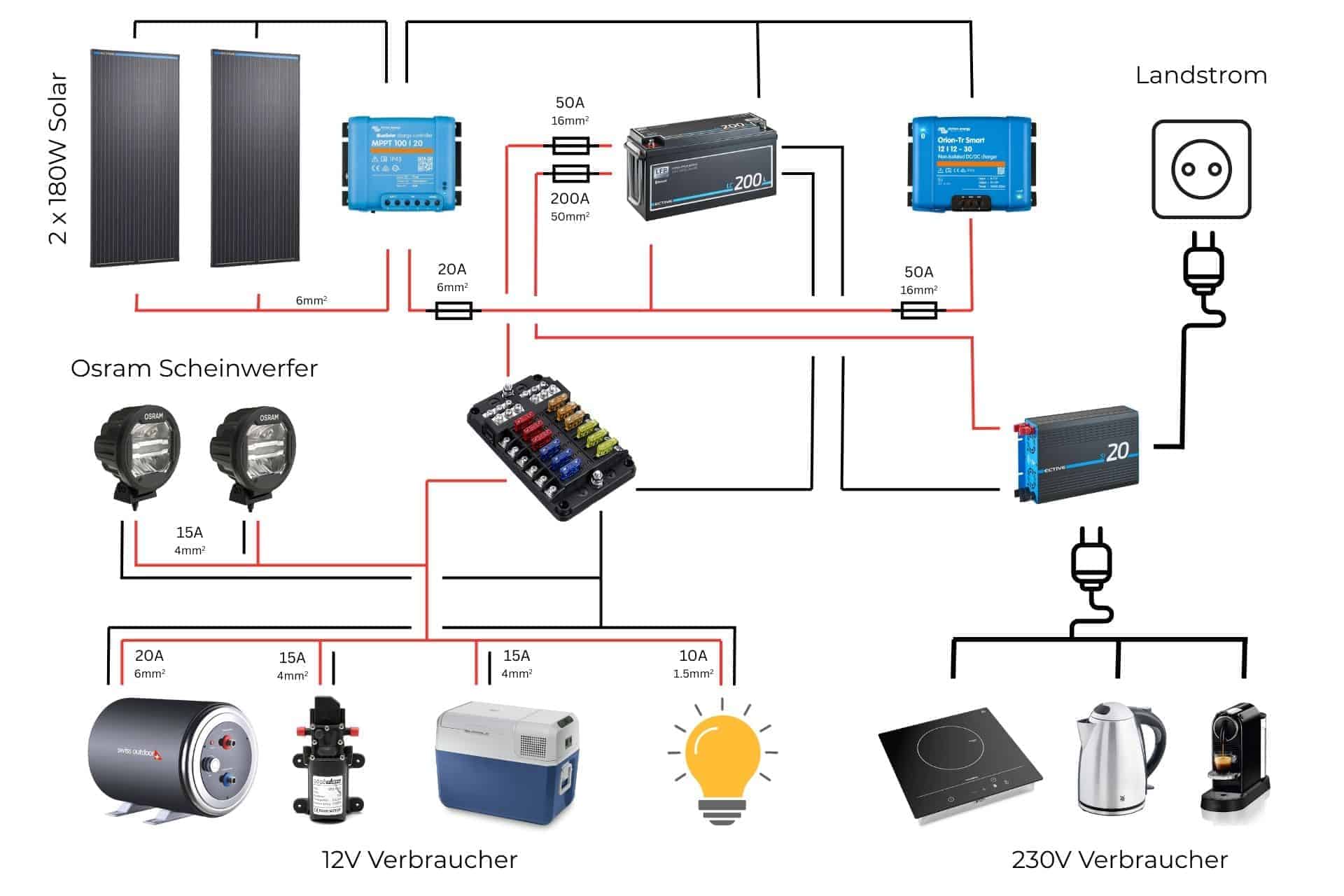

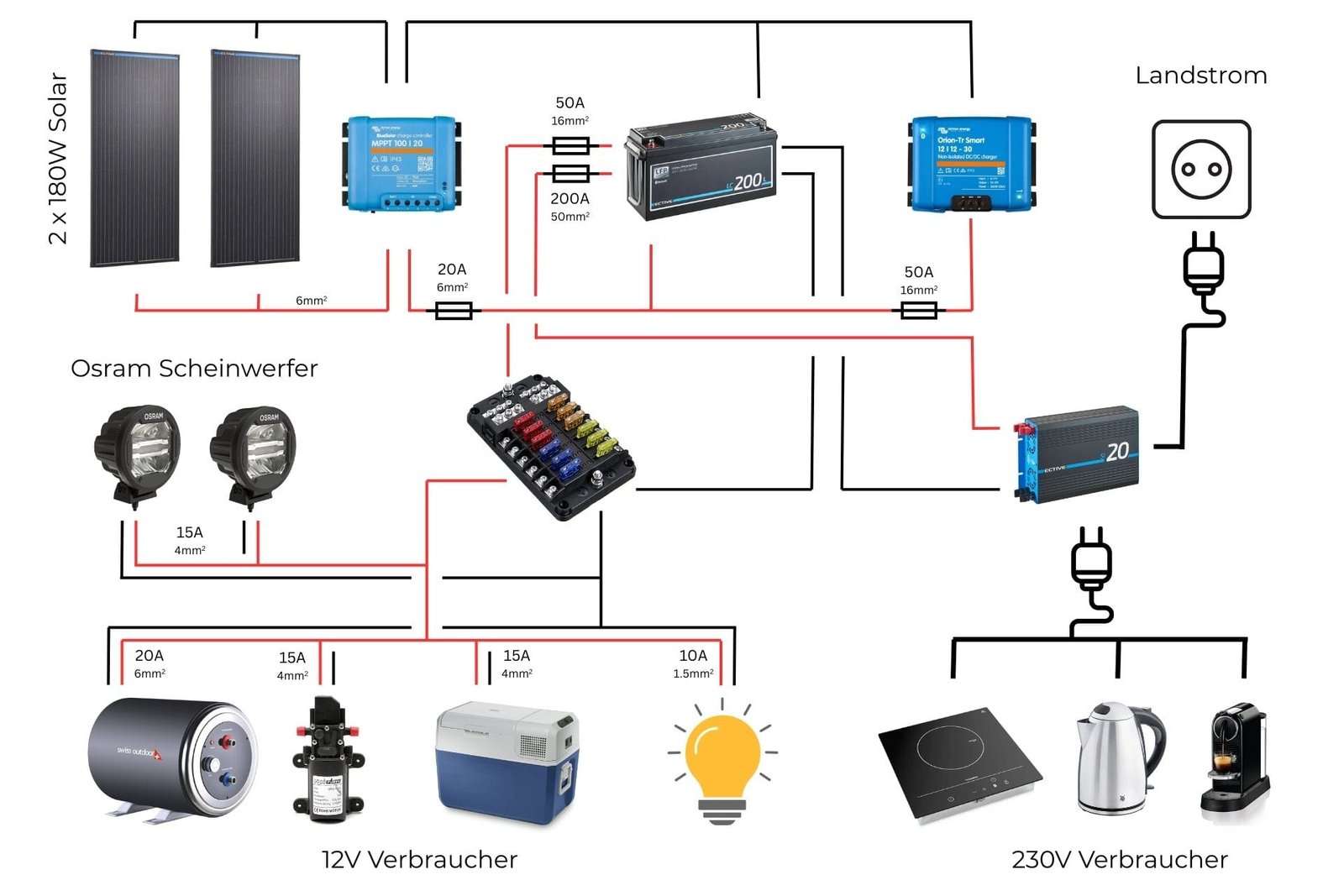

Camper Elektrik Schaltplan

Batterie

Die Bordbatterie: Herzstück der Camper Elektrik

Die Batterie im Camper ist das zentrale Element der 12V Elektrik im Campervan, denn sie speichert die Energie, die du für den Betrieb deiner Geräte benötigst. Ob du eine Solaranlage, Ladebooster oder Landstrom verwendest, die Batterie sorgt dafür, dass deine Verbraucher im Camper – wie Lampen, Kühlschrank, Wasserpumpe oder auch Laptop – immer mit Strom versorgt werden, selbst wenn gerade keine Stromquelle verfügbar ist. Bei der Wahl der Batterie kommt es vor allem auf die richtige Kapazität und den Batterietyp an, um eine zuverlässige und autarke Stromversorgung zu gewährleisten.

Batteriekapazität: Wie viel Ah sind im Wohnmobil notwendig?

Die Kapazität der Camper Batterie bestimmt, wie lange du autark unterwegs sein kannst, bevor du die Batterie wieder aufladen musst. Die Kapazität wird in Amperestunden (Ah) gemessen und gibt an, wie viel Strom die Batterie über einen bestimmten Zeitraum abgeben kann. Wenn du deine Batterie zu klein dimensionierst, wirst du häufiger nachladen müssen, was auf Reisen, insbesondere ohne Landstrom, problematisch sein kann.

Für eine echte autarke Stromversorgung im Camper, bei der du auch über mehrere Tage hinweg ohne externe Stromquellen auskommst, solltest du mindestens eine Kapazität von 150 Ah anstreben. Diese Größe reicht in der Regel aus, um die Grundbedürfnisse wie Beleuchtung, Wasserpumpe, kleine Geräte und gelegentlich auch den Kühlschrank über einige Tage hinweg zu betreiben.

Eine Kapazität von 200 Ah oder mehr ist jedoch noch besser, da sie dir mehr Spielraum und Sicherheit bietet. Mit 200 Ah kannst du auch größere Verbraucher wie Kühlschränke oder elektrische Kochgeräte länger betreiben, ohne dass du dich ständig um die Ladezyklen kümmern musst. Gerade bei schlechten Wetterbedingungen, wenn die Solaranlage wenig Energie produziert, bietet eine größere Batterie mehr Puffer und reduziert die Notwendigkeit, auf Landstrom oder andere externe Quellen zurückzugreifen.

Camper Batterie: Welche Arten gibt es?

  • AGM-Batterien: Diese Batterien sind wartungsfrei, robust und vergleichsweise preisgünstig. Sie eignen sich gut für den Einsatz im Camper, sind aber schwer und nicht so langlebig wie modernere Batterietypen.
  • Lithium-Ionen-Batterien: Diese Batterien bieten eine höhere Energiedichte, sind leichter und langlebiger als AGM-Batterien. Sie sind jedoch teurer in der Anschaffung. Eine Lithium-Ionen-Batterie hat den Vorteil, dass sie tiefer entladen werden kann, was bedeutet, dass du mehr nutzbare Kapazität hast.

Warum Lithium-Ionen-Batterien die beste Wahl sind

Während AGM-Batterien häufig verwendet werden, wenn das Budget begrenzt ist, sind Lithium-Ionen-Batterien die klar bessere Wahl, wenn du Wert auf eine hohe Effizienz, lange Lebensdauer und geringes Gewicht legst. Für eine Verbraucherbatterie im Camper ist Lithium-Technologie eindeutig zu bevorzugen.

Vorteile von Lithium-Ionen-Batterien

Höhere Nutzkapazität: Der größte Vorteil von Lithium-Ionen-Batterien ist, dass sie eine viel höhere Nutzkapazität haben als AGM-Batterien. Während du bei AGM-Batterien nur etwa 50 % der Kapazität nutzen solltest, um die Lebensdauer der Batterie nicht zu beeinträchtigen, kannst du bei Lithium-Batterien bis zu 90 % der Kapazität nutzen, ohne Schäden zu riskieren. Das bedeutet, dass eine 200 Ah Lithium-Batterie fast 180 Ah nutzbare Kapazität bietet, während eine 200 Ah AGM-Batterie nur etwa 100 Ah liefern kann.

Gewicht und Größe: Lithium-Ionen-Batterien sind wesentlich leichter als AGM-Batterien bei gleicher Kapazität. Gerade in einem Camper, wo Gewicht und Platz immer eine Rolle spielen, ist dies ein großer Vorteil. Eine Lithium-Batterie spart dir wertvollen Raum und Gewicht, was vor allem dann wichtig ist, wenn du deinen Camper mit anderen Ausrüstungen beladen hast.

Lange Lebensdauer: Ein weiterer Vorteil von Lithium-Batterien ist die deutlich höhere Zyklenfestigkeit. Eine AGM-Batterie hat in der Regel eine Lebensdauer von 500 bis 1.000 Ladezyklen, während hochwertige Lithium-Batterien bis zu 3.000 oder sogar 5.000 Ladezyklen erreichen können. Das bedeutet, dass eine Lithium-Batterie über viele Jahre hinweg verwendet werden kann, bevor sie ersetzt werden muss – und das auch bei intensiver Nutzung.

Schnelleres Laden: Lithium-Batterien können schneller geladen werden als AGM-Batterien. Das bedeutet, dass du weniger Zeit benötigst, um deine Batterie aufzuladen, egal ob über eine Solaranlage, den Ladebooster während der Fahrt oder Landstrom. Gerade wenn du oft unterwegs bist und nur begrenzte Zeit zum Aufladen hast, kann dies ein entscheidender Vorteil sein.

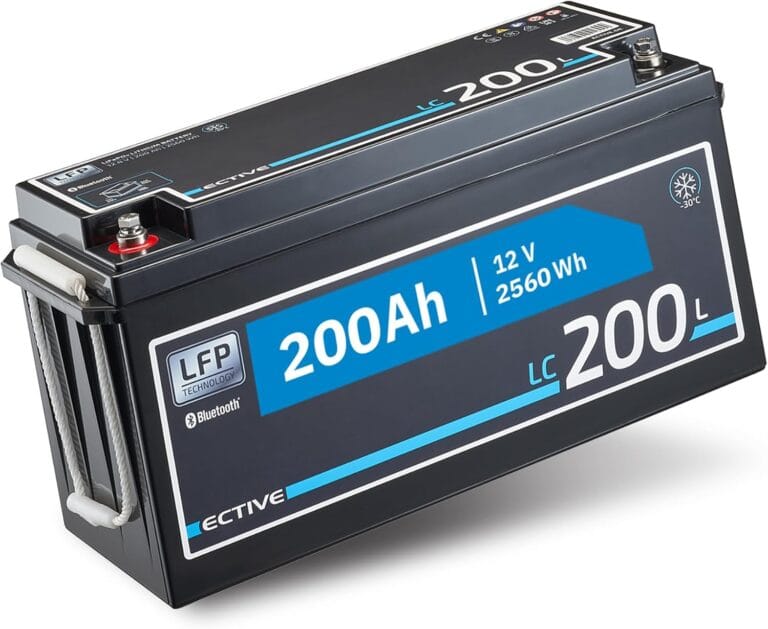

ECTIVE LC200 LiFePo4 Batterie - 12V, 200Ah, BMS, wiederaufladbar, wartungsfrei - Deep Cycle...
  • ✅LIFEPO4 BATTERIEN - HOHE LEBENSDAUER: Die ECTIVE LC- LIFEPO4 Batterien haben im Vergleich zu herkömmlichen...
  • ✅DEEP CYCLE AKKU - HÖCHSTMASS AN SICHERHEIT: Wenn Lithium und Eisen-Phosphat kombiniert werden, wird kein...
  • ✅LITHIUM-EISEN-PHOSPHAT VERSORGUNGSBATTERIEN- NUTZBARE KAPAZITÄT: ECTIVE Lithium-Eisen-Phosphat...

Solaranlage

Die Solaranlage: Autarke Stromversorgung im Camper

Eine Solaranlage ist eine der besten Möglichkeiten, um im Camper autark Strom zu erzeugen. Sie ermöglicht es dir, elektrische Geräte auch in abgelegenen Gebieten zu betreiben, ohne auf externe Stromquellen wie Landstrom angewiesen zu sein. Besonders bei längeren Reisen oder wenn du häufig unabhängig von Campingplätzen unterwegs bist, spielt die Solaranlage eine zentrale Rolle. Damit sie jedoch zuverlässig funktioniert und genug Energie liefert, muss die Anlage richtig dimensioniert und auf deinen Strombedarf abgestimmt sein.

Größe vom Solarmodul: Wie viel Leistung wird benötigt?

Die richtige Dimensionierung der Solaranlage ist entscheidend, um sicherzustellen, dass du genügend Strom für deinen Bedarf erzeugst. Die Leistung einer Solaranlage wird in Watt (W) gemessen, und die benötigte Größe hängt davon ab, wie viel Strom du täglich verbrauchst und wie viel Energie du über die Solarmodule erzeugen kannst.

Ein einfaches Beispiel: Wenn du eine Solaranlage mit 100 W installierst und sie 5 Stunden täglich volle Sonneneinstrahlung hat, erzeugst du 500 Wattstunden (Wh) pro Tag. Dies reicht aus, um kleinere Verbraucher wie Lampen oder USB-Ladegeräte zu betreiben, aber nicht genug für größere Geräte wie einen Kühlschrank oder Laptop, wenn du diese über einen längeren Zeitraum nutzen möchtest.

Zudem muss die Jahreszeit, resp. der Sonnenstand beachtet werden. Die angegebene Maximalleistung kann nur im Sommer erreicht werden. Wenn in den Wintermonaten die Sonne flach steht, fällt die Leistung stark zusammen. Konkretes Beispiel aus meiner Erfahrung: Auf meinem Mitsubishi L300 sind Solarpanels mit total 360W verbaut. Im Sommer bei einem schönen Tag habe ich so einen Ertrag von bis zu 2 kWh, Im Winter bei einem schönen Tag reduziert sich der Ertrag jedoch auf 600-800 Wh.

Man sollte sich also im Voraus auch die Frage stellen, in welcher Jahreszeit der Camper gebraucht wird und die Solaranlage entsprechend dimensionieren.

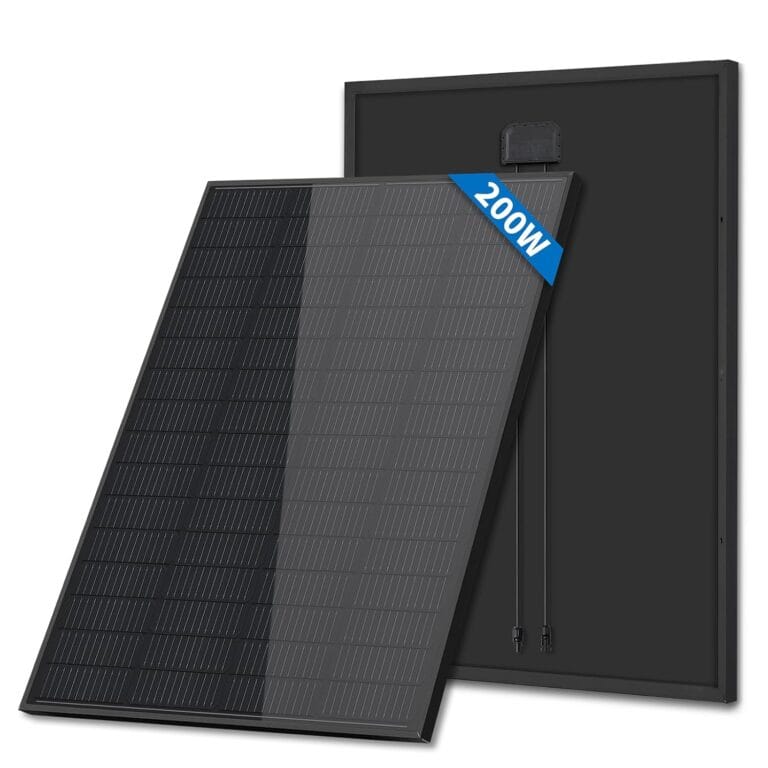

Solarmodule: Flexibel oder starr?

Es gibt verschiedene Arten von Solarmodulen. Du kannst zwischen starren Modulen und flexiblen Solarmodulen wählen. Starre Solarmodule sind effizienter, günstiger und langlebiger, da sie eine stabile Struktur haben. Flexible Solarmodule hingegen sind leichter und anpassungsfähiger, eignen sich also gut für Camper mit unebenem oder gewölbtem Dach und können direkt auf das Dach geklebt werden.

Solar Laderegler: Effizientes Aufladen der Batterie

Der Solarladeregler ist eine zentrale Komponente deiner Solaranlage im Camper und sorgt dafür, dass die von den Solarmodulen erzeugte Energie effizient in deine Batterie geleitet wird. Er schützt die Batterie vor Überladung und Tiefentladung und optimiert den Ladevorgang, sodass du das Maximum aus der Sonnenenergie herausholst. Ohne einen Laderegler würde die Batterie zu viel Spannung erhalten, was ihre Lebensdauer verkürzen könnte.

Funktionsweise eines Ladereglers

Die Solarmodule erzeugen je nach Sonneneinstrahlung eine variable Spannung, die meist höher ist als die der Batterie (z.B. 18-20 Volt bei 12V-Systemen). Der Laderegler passt diese Spannung an, um sicherzustellen, dass die Batterie mit der richtigen Spannung geladen wird. Gleichzeitig verhindert er, dass Strom von der Batterie zurück in die Solarmodule fließt, wenn diese keinen Strom erzeugen (z.B. nachts), und schützt so die Batterie vor unnötiger Entladung.

MPPT Laderegler: Höhere Effizienz und Leistung

Der MPPT-Laderegler (Maximum Power Point Tracking) ist die effizienteste Variante und die beste Wahl für größere Solaranlagen oder Camper, die das Maximum an Energie aus ihren Solarmodulen herausholen möchten. Ein MPPT-Regler optimiert den Ladevorgang, indem er kontinuierlich den „Maximum Power Point“ der Solarmodule ermittelt, also den Punkt, an dem die Module die höchste Leistung erbringen. Dies führt zu einer effizienteren Nutzung der verfügbaren Energie, insbesondere bei schwachen Lichtverhältnissen oder wenn die Solarmodule nicht optimal zur Sonne ausgerichtet sind.

Vorteile des MPPT-Ladereglers:

  • Höhere Effizienz: Bis zu 30 % mehr Energie aus den Solarmodulen im Vergleich zu einfacheren Reglern.
  • Optimale Nutzung bei wechselnden Bedingungen: Besonders vorteilhaft bei bewölktem Wetter oder wenn die Module nicht perfekt ausgerichtet sind.
  • Geeignet für größere Solaranlagen: Ideal für Solarsysteme ab 200 Watt, bei denen du möglichst viel Energie gewinnen möchtest.

Ein MPPT-Laderegler lohnt sich besonders, wenn du häufig autark unterwegs bist oder in Gebieten mit wechselnden Wetterbedingungen reist. Mit einem MPPT-Regler wird der von den Solarmodulen erzeugte Strom effizienter genutzt, sodass du deine Batterie schneller und besser auflädst.

PWM-Laderegler: Einfach und kostengünstig

Ein PWM-Laderegler (Pulsweitenmodulation) ist eine einfachere und günstigere Alternative, die den Stromfluss ebenfalls regelt, jedoch weniger effizient ist als der MPPT-Regler. Er passt die Spannung der Solarmodule an die Batteriespannung an, ohne die überschüssige Spannung zu nutzen. Für kleinere Anlagen und Camper mit begrenztem Strombedarf kann ein PWM-Laderegler ausreichend sein, ist jedoch nicht mehr wirklich Stand der Technik.

Sale

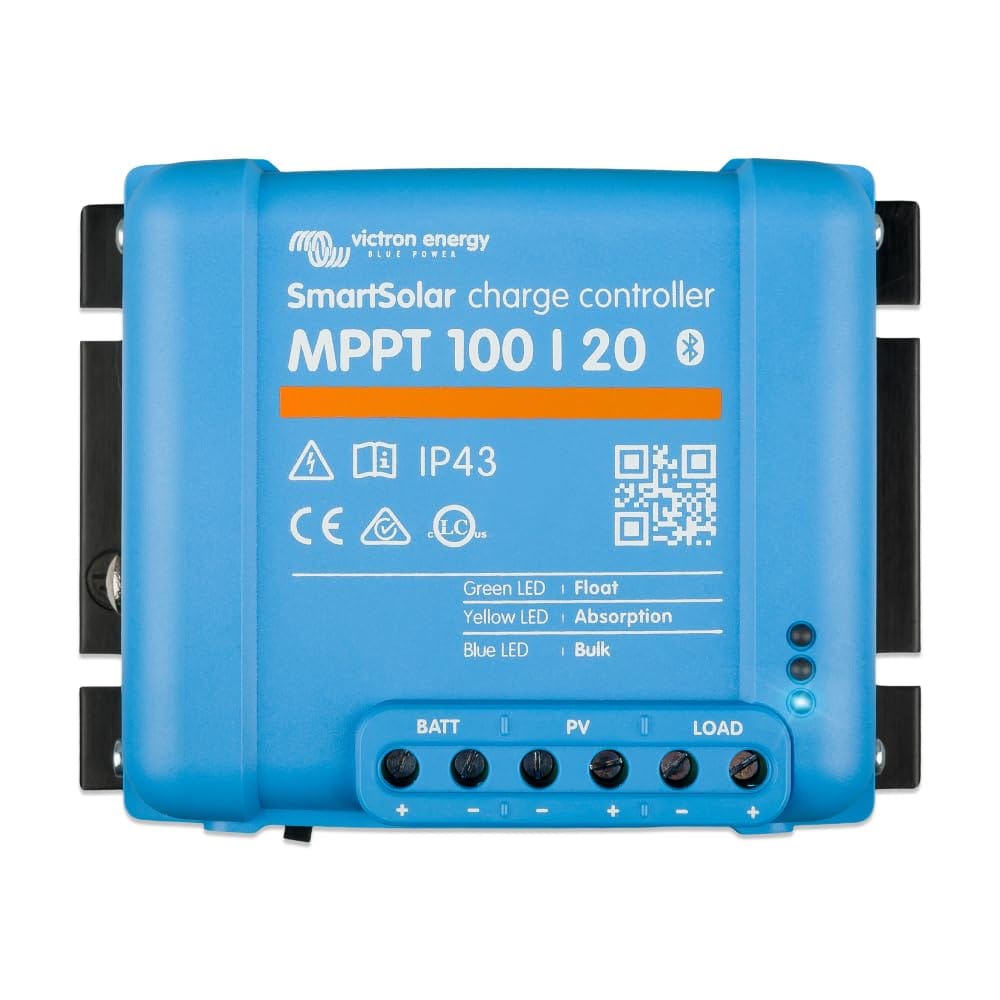

Victron Energy SmartSolar MPPT Laderegler 100V 20 Amp 48-Volt Solarladeregler (Bluetooth)
  • Sind Sie bereit, Ihr Solarsystem auf die nächste Stufe zu heben? Mit einem mehrstufigen, adaptiven Ladealgorithmus...
  • Mit der neuesten und schnellsten Technologie maximiert dieser MPPT-Laderegler die Energieausbeute Ihrer...
  • Einfache Programmierung des Ladegeräts für jeden Batterietyp mit Hilfe von "Voreinstellungen" für gängige...

Ladebooster: Laden bei der Fahrt

Ladebooster: Laden während der Fahrt durch die Lichtmaschine

Ein Ladebooster ist eine essentielle Komponente für die Stromversorgung deines Campers, insbesondere wenn du viel unterwegs bist und während der Fahrt deine Bordbatterie effizient aufladen möchtest. Im Gegensatz zu älteren Systemen wie dem Trennrelais, das die Starterbatterie und Bordbatterie lediglich verbindet, regelt der Ladebooster den Ladevorgang aktiv und sorgt dafür, dass die Bordbatterie optimal und schonend geladen wird.

Funktionsweise des Ladeboosters

Ein Ladebooster nutzt den Strom der Lichtmaschine deines Fahrzeugs, um die Bordbatterie während der Fahrt zu laden. Er erhöht die Spannung auf das für die Batterie notwendige Niveau, sodass auch während kürzerer Fahrten eine optimale Ladeleistung erreicht wird. Dies ist besonders nützlich, wenn du häufig unterwegs bist, aber nur kurze Strecken zurücklegst, bei denen ein einfaches Trennrelais nicht genügend Energie liefern würde, um die Batterie ausreichend zu laden.

Vorteile des Ladeboosters:

  • Korrekte Ladekurve für Lithium-Batterien: Ein Ladebooster sorgt für die richtige Ladecharakteristik, die für Lithium-Ionen-Batterien erforderlich ist. Diese Batterien benötigen eine spezifische Ladephase mit konstanter Spannung, um eine vollständige Aufladung zu gewährleisten und ihre Lebensdauer zu maximieren. Ein Ladebooster kann dies im Gegensatz zu einem einfachen Trennrelais zuverlässig bereitstellen.

  • Effiziente Ladung während der Fahrt: Der Ladebooster stellt sicher, dass die Bordbatterie auch bei schwankenden Spannungen der Lichtmaschine immer optimal geladen wird. Besonders moderne Lichtmaschinen, die oft mit variabler Spannung arbeiten, können ohne Ladebooster die Batterie nicht vollständig aufladen. Der Ladebooster passt die Spannung an, um eine vollständige und schnelle Ladung zu gewährleisten.

  • Schonung der Batterie: Durch die dynamische Anpassung der Spannung und Stromstärke wird der Ladevorgang optimiert, was dazu beiträgt, die Batterie zu schonen und ihre Lebensdauer zu verlängern. Ein Ladebooster verhindert Überladung oder falsche Ladezyklen, die die Batterie beschädigen könnten.

  • Erhaltungsladung: Der Ladebooster kann den Ladeprozess automatisch anpassen, wenn die Batterie fast voll ist, und auf eine Erhaltungsladung umschalten. Dies ist besonders nützlich bei Lithium-Batterien, die sensibel auf Überladung reagieren. Die Erhaltungsladung sorgt dafür, dass die Batterie immer auf dem optimalen Ladezustand bleibt.

Ladeleistung anpassen

Es gibt Ladebooster mit unterschiedlichen Ladeleistungen (z.B. 20A, 30A oder 50A). Die Wahl der richtigen Größe hängt von der Kapazität deiner Bordbatterie und der Leistung der Lichtmaschine ab. Wenn die Lichtmaschine eine Leistung von 60A hat, sollte der Ladebooster eine maximale Leistung von 30A haben.

Trennrelais: Eine ältere Alternative

Früher wurden oft Trennrelais eingesetzt, um die Bordbatterie und Starterbatterie miteinander zu verbinden, sodass die Lichtmaschine beide Batterien laden konnte. Ein Trennrelais trennt die Batterien voneinander, wenn der Motor nicht läuft, um eine Entladung der Starterbatterie zu verhindern. Da es jedoch nur eine passive Verbindung schafft und nicht aktiv den Ladevorgang steuert, ist es heutzutage weitgehend durch den Ladebooster ersetzt worden.

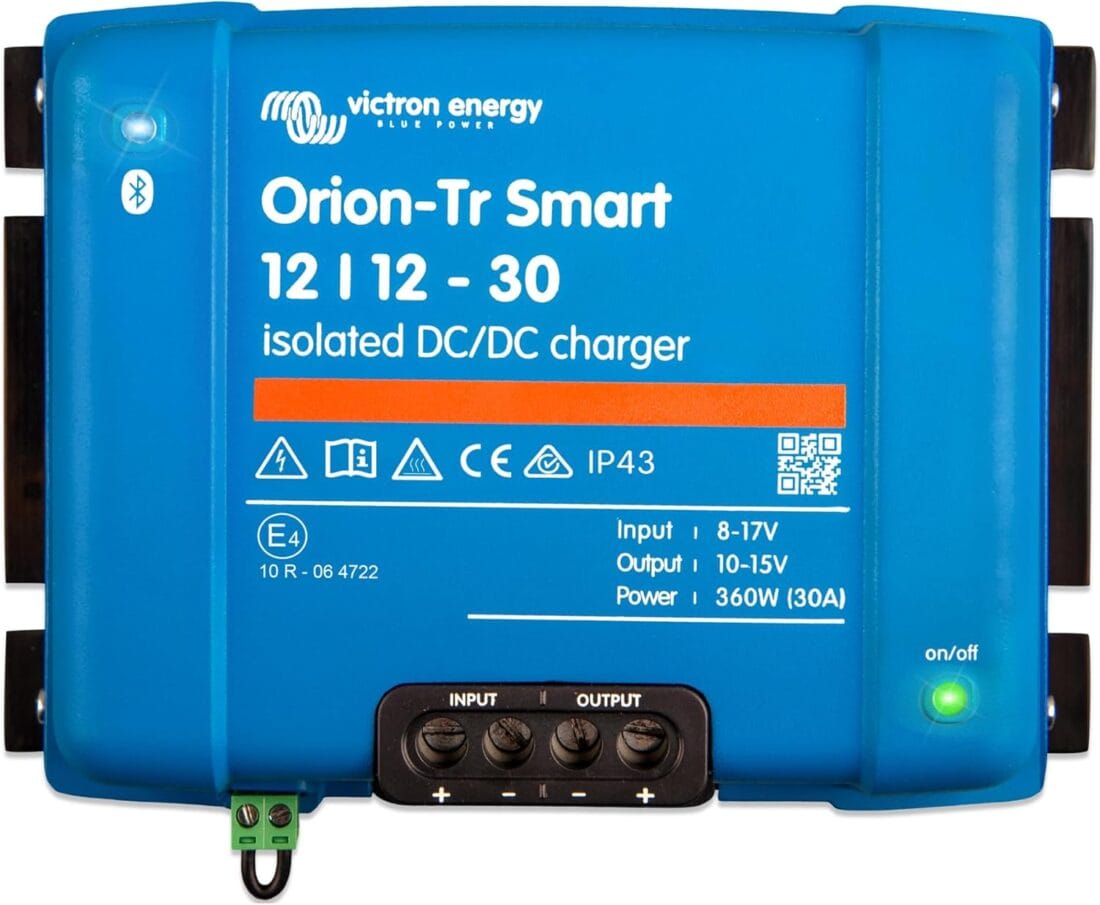

Victron Orion Smart 30 A 12 V DC-auf-DC-Ladegerät mit Bluetooth-Konnektivität
  • Intelligentes Akku-zu-Batterie-Ladegerät, entworfen, um automatisch eine 12-V-Batterie/Batteriebank von einer...
  • Perfekt für Solarladesysteme mit hohem Solareingang, bei denen ein leistungsfähiger...
  • Kann problemlos in jedes 12-V-System integriert oder nachgerüstet werden, so dass der Benutzer ein...

Ladegerät für den 230 V Landstromanschluss: Stromversorgung auf dem Camping

Ein Ladegerät für den Landstromanschluss ist ideal, wenn du oft auf Campingplätzen mit 230V Stromanschluss stehst. Es sorgt dafür, dass deine Bordbatterie zuverlässig geladen wird, während du an das Stromnetz angeschlossen bist. Besonders für längere Aufenthalte ist dies eine bequeme Möglichkeit, unabhängig von der Solaranlage oder dem Ladebooster zu sein.

Gleichzeitig kannst du über den Landstromanschluss auch deine 230V-Geräte direkt betreiben, ohne die Batterie oder den Wechselrichter zu belasten.

Vorteile von Landstrom-Ladegeräten

Zuverlässige Ladung: Das Ladegerät versorgt deine Batterie mit konstantem Strom, ohne von Wetter oder Fahrzeit abhängig zu sein. Solange du am Landstrom angeschlossen bist, wird die Batterie kontinuierlich geladen.

Mehrstufige Ladeprogramme: Hochwertige Ladegeräte bieten Programme mit Bulk-, Absorptions- und Erhaltungsladung, um die Batterie schnell und schonend zu laden. Diese Programme verhindern eine Überladung und maximieren die Lebensdauer der Batterie.

Optimale Ladekurve für Lithium-Batterien: Lithium-Ionen-Batterien erfordern eine präzise Ladecharakteristik. Moderne Ladegeräte passen Spannung und Strom automatisch an, um eine sichere und effiziente Ladung zu gewährleisten.

Ladung von Bord- und Starterbatterie: Einige Ladegeräte ermöglichen das gleichzeitige Laden von Bord- und Starterbatterie, was besonders nützlich ist, wenn du lange an einem Ort bleibst.

Sale
Victron Energy Blue Smart IP22 12-Volt 20 Ampere 230V, Einzelausgang Batterieladegerät CEE7/7,...
  • Blue Smart IP22 12-Volt 20 Ampere 230VAC mit Einzelausgang ist das neue professionelle Batterieladegerät mit...
  • Das Blue Smart Ladegerät verfügt über ein mikroprozessorgesteuertes, adaptives Batteriemanagement. Die adaptive...
  • Hohe Effizienz und Schutz vor Überhitzung: Mit einem Wirkungsgrad von bis zu 94 % erzeugen diese Ladegeräte im...

Wechselrichter: 230 Volt Stromversorgung

Wechselrichter: 230 Volt Steckdosen im Camper

Ein Wechselrichter ist eine zentrale Komponente in deinem Camper, wenn du 230V-Geräte wie Laptops, Kaffeemaschinen oder Haushaltsgeräte betreiben möchtest, die nicht auf 12V ausgelegt sind. Da die Bordbatterie nur 12V Gleichstrom (DC) liefert, wandelt der Wechselrichter diesen in 230V Wechselstrom (AC) um, der für die meisten elektrischen Geräte benötigt wird.

Funktionsweise eines Wechselrichters

Der Wechselrichter nimmt den Gleichstrom (DC) aus der Bordbatterie und transformiert ihn in Wechselstrom (AC) mit 230V, der dann über normale Steckdosen im Camper verfügbar gemacht wird. Dieser Vorgang ist essenziell, wenn du Haushaltsgeräte, die auf Netzspannung ausgelegt sind, auch unterwegs nutzen möchtest.

Es gibt verschiedene Arten von Wechselrichtern, wobei der Reine Sinus-Wechselrichter die beste Wahl für Camper ist. Er liefert eine saubere und stabile Wechselstromwelle, die auch empfindliche Elektronik sicher betreiben kann, ohne sie zu beschädigen. Im Vergleich dazu sind Modifizierte Sinus-Wechselrichter günstiger, aber sie liefern eine weniger stabile Spannung, was für empfindliche Geräte problematisch sein kann.

Vorteile eines Wechselrichters

230V-Strom im Camper: Ein Wechselrichter ermöglicht es dir, klassische Haushaltsgeräte im Camper zu betreiben, die auf 230V angewiesen sind, wie Kaffeemaschinen, Laptops oder Fernseher.

Flexibilität unterwegs: Du bist nicht auf 12V-Geräte beschränkt und kannst denselben Komfort wie zu Hause genießen, indem du normale Elektrogeräte nutzen kannst.

Reiner Sinus-Wechselrichter für empfindliche Geräte: Für Elektronik wie Laptops, medizinische Geräte oder HiFi-Systeme ist ein Reiner Sinus-Wechselrichter wichtig, da er eine gleichmäßige und saubere Wechselstromwelle liefert. Das sorgt für eine sichere Nutzung, ohne dass die Geräte beschädigt werden.

Energieeffiziente Umwandlung: Moderne Wechselrichter bieten eine effiziente Umwandlung von Gleichstrom zu Wechselstrom, wodurch deine Batterie optimal genutzt wird, ohne dass viel Energie verloren geht.

Dimensionierung des Wechselrichters

Die Größe des Wechselrichters hängt von den Geräten ab, die du gleichzeitig betreiben möchtest. Wechselrichter werden in Watt angegeben, und die Leistungsaufnahme deiner Geräte entscheidet, wie stark der Wechselrichter sein muss. Zum Beispiel:

  • Ein Laptop benötigt etwa 60-100 Watt.
  • Eine Kaffeemaschine kann 600-1000 Watt benötigen.
  • Ein Föhn benötigt oft 1200 Watt oder mehr
  • Ein einzelnes Induktionskochfeld benötigt oftmals 1800-2000W

Wenn du mehrere Geräte gleichzeitig betreiben möchtest, solltest du die Leistungsaufnahme addieren, um die passende Wechselrichterleistung zu bestimmen. Für die meisten Anwendungen in einem Camper ist ein Wechselrichter mit 1000-2000 Watt ausreichend.

Batterieverbrauch und Kapazität

Es ist wichtig zu beachten, dass der Betrieb von 230V-Geräten über einen Wechselrichter die Bordbatterie stark belasten kann, insbesondere bei leistungsstarken Geräten. Ein Kaffeeautomat oder ein Wasserkocher kann in kurzer Zeit viel Energie verbrauchen. Daher ist es sinnvoll, die Batteriekapazität entsprechend zu dimensionieren und auf die maximale Entladeleistung der Batterie zu schauen. Meine 200 Ah Lithium Batterie hat eine maximale Entladeleistung von 200A, wodurch ein Wechselrichter mit 2000W Leistung ohne Probleme betrieben werden kann. Kleinere Batterien haben oftmals jedoch eine kleinere Entladeleistung von 100A oder 150A.

ECTIVE Reiner Sinsus Wechselrichter SI20-2000W, 24V auf 230V, USB, Überlastschutz,...
  • ✅ REINE SINUSWELLE: Wandeln Sie 24V Gleichstrom DC in haushaltsidentischen Wechselstrom AC höchster Qualität...
  • ✅ HÖHE LEISTUNG: Neben der Dauerleistung von 2000W können auch 10 Sek. lang 3000W und bis zu 2 Sek. lang 4000W...
  • ✅ SICHERHEIT: Der Strom Umwandler verfügt über alle modernen Sicherheitsfunktionen wie z.B: Softstart,...

Kabel und Sicherungen richtig dimensionieren

Berechnung Kabelquerschnitt und Schaltplan

Die Wahl des richtigen Kabelquerschnitts ist eine entscheidende Grundlage für eine sichere und effiziente Camper Elektrik. Der Kabelquerschnitt beeinflusst, wie viel Strom ein Kabel sicher transportieren kann, ohne dabei übermäßig heiß zu werden oder Spannungsverluste zu verursachen. Ein zu dünnes Kabel kann zu Überhitzung, Leistungsverlust oder sogar zu gefährlichen Kurzschlüssen führen, während ein zu dickes Kabel unnötig schwer und teuer ist.

Bei der Dimensionierung des Kabelquerschnitts musst du mehrere Faktoren berücksichtigen, darunter die Stromstärke (Ampere), die Länge des Kabels und den spezifischen Verbraucher. Eine gut geplante Verkabelung stellt sicher, dass alle Geräte zuverlässig funktionieren und die Bordbatterie effizient genutzt wird, ohne Energie zu verschwenden oder einen Brand zu riskieren.

Berechnung des Kabelquerschnitts

Der Kabelquerschnitt wird in Quadratmillimetern (mm²) angegeben. Er hängt von der Länge des Kabels und der Stromstärke ab, die durch das Kabel fließen soll. Für längere Kabelstrecken und hohe Stromstärken ist ein größerer Querschnitt notwendig, um Spannungsverluste zu vermeiden. Du kannst den Querschnitt anhand spezieller Tabellen oder Online-Rechner ermitteln.

Ein Schaltplan hilft dir, den Überblick über deine elektrische Anlage zu behalten. Darin zeichnest du auf, wie die Batterie, Wechselrichter, Sicherungen und Verbraucher miteinander verbunden sind. Der Schaltplan ist nicht nur bei der Installation hilfreich, sondern auch für spätere Wartungsarbeiten.

Bei meiner Verkabelung im Camper habe ich mich an folgende Tabelle für die Dimensionierung der Kabel gehalten. Im Zweifelsfall immer einen Querschnitt grösser wählen, so geht man kein unnötiges Risiko ein.



Kabelquerschnitt (mm²) Kabellänge 1m Kabellänge 2m Kabellänge 4m Kabellänge 6m
1,5 10 A 5 A 2 A 2 A
2,5 20 A 10 A 5 A 3 A
4,0 40 A 20 A 10 A 7 A
6,0 60 A 30 A 15 A 10 A
10 80 A 40 A 20 A 12 A
16 100 A 50 A 25 A 15 A
25 120 A 60 A 30 A 20 A
35 160 A 80 A 40 A 25 A
50 200 A 100 A 50 A 30 A
70 250 A 125 A 63 A 40 A
95 300 A 150 A 75 A 50 A

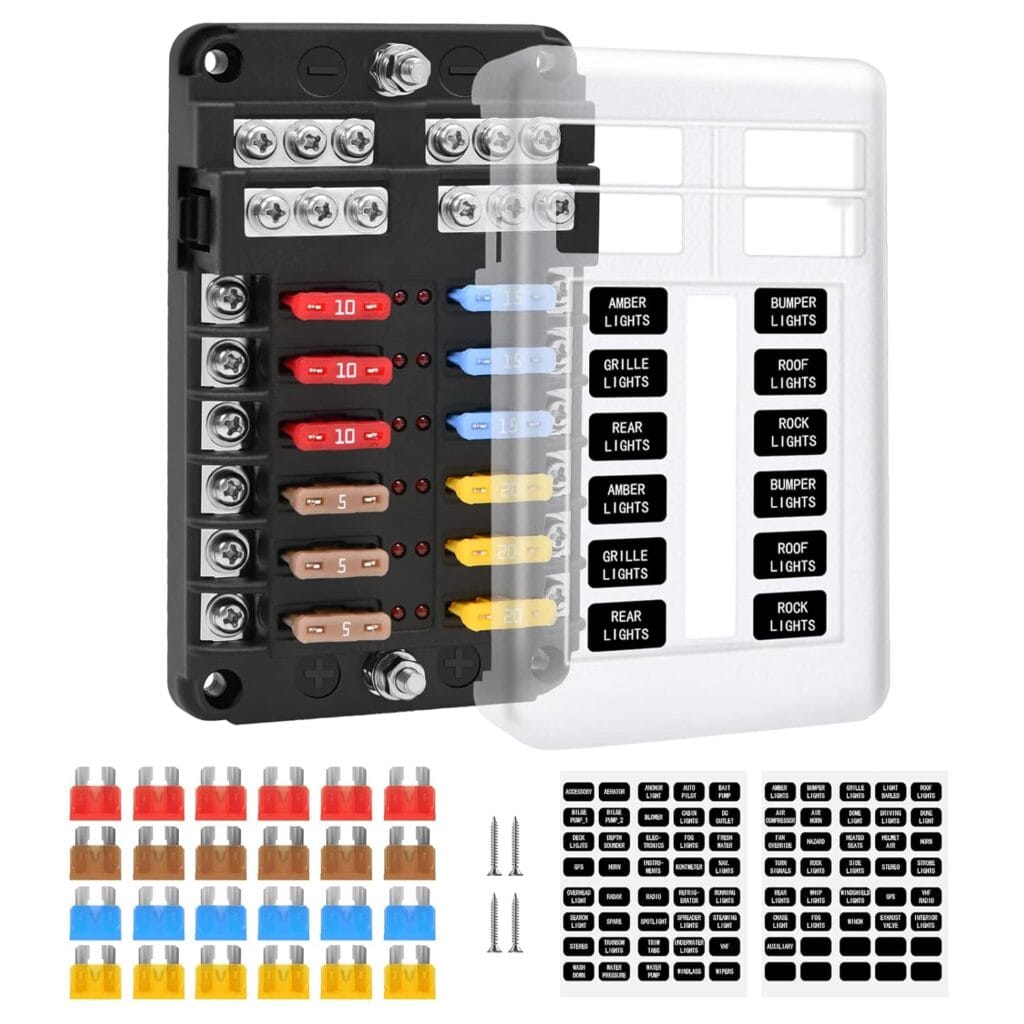

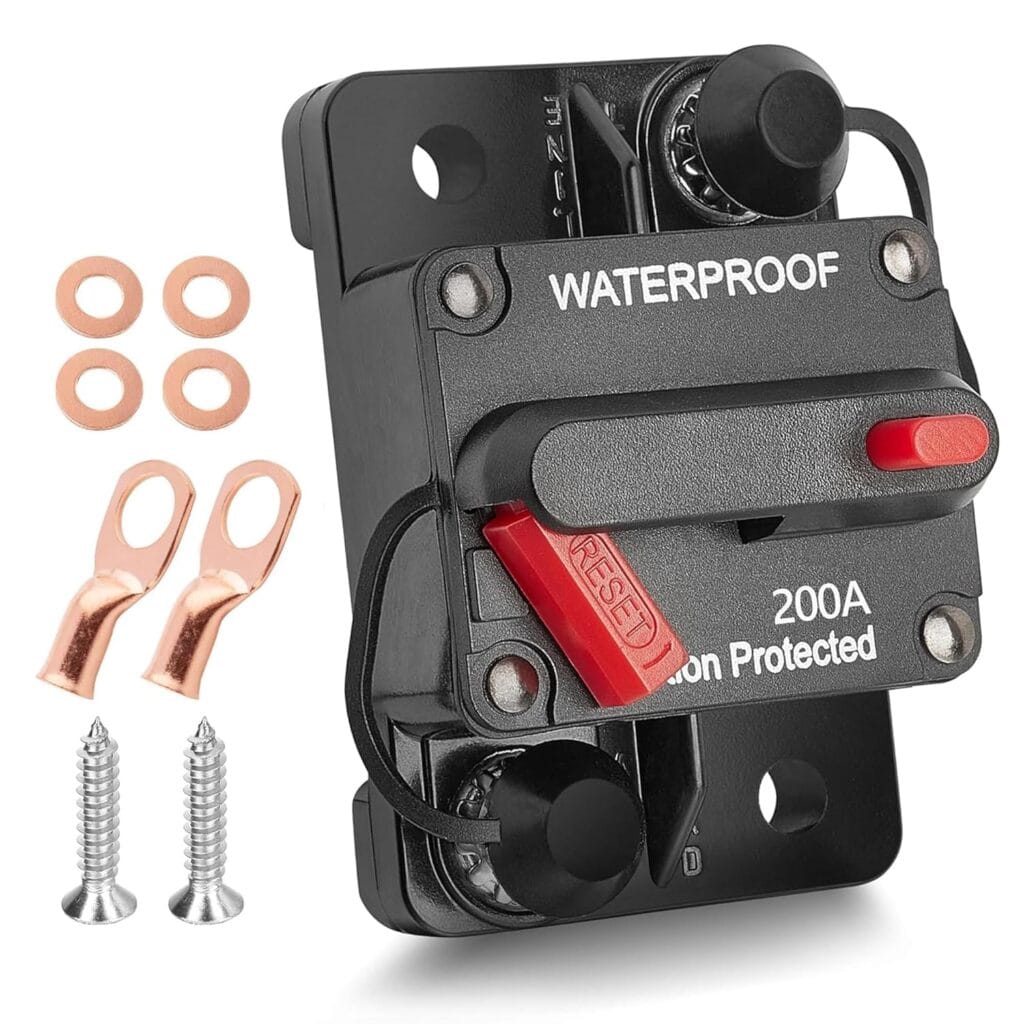

Absicherung der Kabel: Schutz vor Überlastung und Kurzschluss

Die Absicherung der Kabel ist ein kritischer Bestandteil der Camper Elektrik. Sie schützt die elektrische Anlage vor Überlastung und möglichen Schäden. Wenn zu viel Strom durch ein Kabel fließt, kann es überhitzen, was zu einer Beschädigung der Elektronik oder im schlimmsten Fall zu einem Brand führen kann. Um dies zu verhindern, muss jedes Kabel mit einer passenden Sicherung versehen werden, die den maximalen Stromfluss begrenzt und den Stromkreis bei Überlastung unterbricht.

Wie wird die richtige Sicherung gewählt?

Die Sicherungsgröße hängt vom Kabelquerschnitt und der maximalen Stromstärke (Ampere) ab, die das Kabel sicher transportieren kann. Eine Sicherung muss ausreichend dimensioniert sein, um den regulären Betrieb der angeschlossenen Geräte zu ermöglichen, aber klein genug, um im Falle einer Überlastung rechtzeitig auszulösen. Wichtig ist, dass die Sicherungen so nah wie möglich an der Stromquelle (z.B. Batterie) platziert werden, um das Kabel auf seiner gesamten Länge zu schützen. Für die kleineren Verbraucher gibt es praktische Sicherungskästen, wo die Sicherungen zentrale verbaut und im Fall eines Defektes gewechselt werden können.

Maximale Sicherung pro Kabelquerschnitt

Die folgende Tabelle zeigt die maximal zulässige Sicherung für verschiedene Kabelquerschnitte:

Diese Werte geben dir einen Anhaltspunkt, welche Sicherung für den jeweiligen Kabelquerschnitt notwendig ist, um die Elektrik sicher zu betreiben. Achte darauf, dass jedes Kabel und jede Verbindung im Camper entsprechend abgesichert ist, um eine sichere und zuverlässige Stromversorgung zu gewährleisten.

Maximal zulässige Absicherung pro Kabelquerschnitt.

Kabelquerschnitt (mm²) Maximale Sicherung (A)
1.5 15A
2.5 20A
4 30A
6 40A
10 50A
16 70A
25 100A
35 125A
50 150A



Trinkwasser im Wohnmobil

Erfahre mehr zur Stromversorgung im Camper in meinem umfassenden Leitfaden,

0 Kommentare

Einen Kommentar abschicken

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Photo Prints

Entdecke die hochwertigen Prints in meinem Displate Shop.

Jetzt erhältlich bei  camper elektrik,Solaranlage,12V -

Aktuelle Beiträge
Sardinien Rundreise
Sardinien Rundreise Eine Insel voller Überraschungen.Ein Rundreise auf Sardinien ist die perfekte Möglichkeit, die Insel in ihrer ganzen Vielfalt zu erleben. Von beeindruckenden Küstenlandschaften bis hin zu charmanten Städten und unberührter Natur – Sardinien hat für...
Norwegen Roadtrip
Norwegen Roadtrip Mit dem Camper die Fjorde erkunden.Norwegen ist ein Land, das sich ideal für eine Reise mit dem Wohnmobil eignet. Die gut ausgebauten Straßen führen durch spektakuläre Landschaften, vorbei an tiefen Fjorden, hohen Bergen und beeindruckenden...
Roadtrip Polen
Roadtrip Polen Die schönsten Routen, Naturwunder und StädteEin Roadtrip durch Polen ist die perfekte Möglichkeit, die Vielfalt dieses faszinierenden Landes zu entdecken. Von den traumhaften Stränden der Ostsee über historische Städte wie Krakau und Danzig bis hin zu...
Bosnien und Herzegowina
Bosnien und Herzegowina Unberührte Natur, reiche Kultur und faszinierende Geschichte im Herzen des Balkans.Bosnien und Herzegowina, ein Land, das oft übersehen wird, überrascht mit seiner atemberaubenden Landschaft, reichen Geschichte und kulturellen Vielfalt.  Auf...
Roadtrip Montenegro
Roadtrip Montenegro Wilde Schönheit und unberührte Natur.Montenegro, ein kleines Land an der Adria, besticht durch seine spektakuläre Natur und kulturelle Vielfalt. Trotz seiner geringen Größe bietet Montenegro eine beeindruckende Vielfalt an Landschaften: von den...
Normandie Sehenswürdigkeiten
Die Normandie steht zwar oftmals etwas im Schatten der bekannteren Bretagne, ist jedoch ein echtes Paradies für einen Roadtrip mit dem Camper. Zwischen spektakulären Steilküsten, idyllischen Hafenstädten und historischen Stätten gibt es unzählige Sehenswürdigkeiten zu...
Schweden Roadtrip
Schweden Roadtrip Das Land der unendlichen Seen.Willkommen in Schweden, einem Land, das nicht nur durch seine atemberaubenden Landschaften, sondern auch durch seine charmanten Städte und reiche Kulturgeschichte besticht. Egal, ob du auf der Suche nach Ruhe und...
Griechenland Rundreise
Griechenland Rundreise Das Land der Mythen, Naturwunder und lebendigen Kultur.Griechenland, das Land der antiken Stätten, dramatischen Küsten und malerischen Berglandschaften, zählt zu den vielfältigsten Reisezielen Europas. Bei einer Rundreise durch das Festland und...
Roadtrip Kroatien
Roadtrip Kroatien Entdecke die Vielfalt der Küsten, Inseln und StädteKroatien, das Land der tausend Inseln, ist ein wahres Paradies für Naturliebhaber, Geschichtsinteressierte und Abenteurer. Mit seiner atemberaubenden Küstenlinie entlang der Adria, unzähligen...
Finnland Rundreise
Finnland Rundreise Entdecke die unberührte finnische Natur.Mach dich bereit für ein unvergessliches Abenteuer und entdecke das „Land der tausend Seen“ auf deinem eigenen Roadtrip. Der Süden Finnlands erwartet dich mit einer beeindruckenden Vielfalt aus weiten...
Inhaltsverzeichnis
Share to...
